（1）什么是PBR？
基于物理的渲染過程。
PBR是一種著色和渲染技術，用于更精確的描述光如何與物體表面互動。
PBR的優勢：
（1）方法論和算法基于精確的計算公式，免除創作表面的猜想過程。
（2）在任何光照環境都能表現出正確的結果
（3）為不同的藝術家，提供統一的工作流程

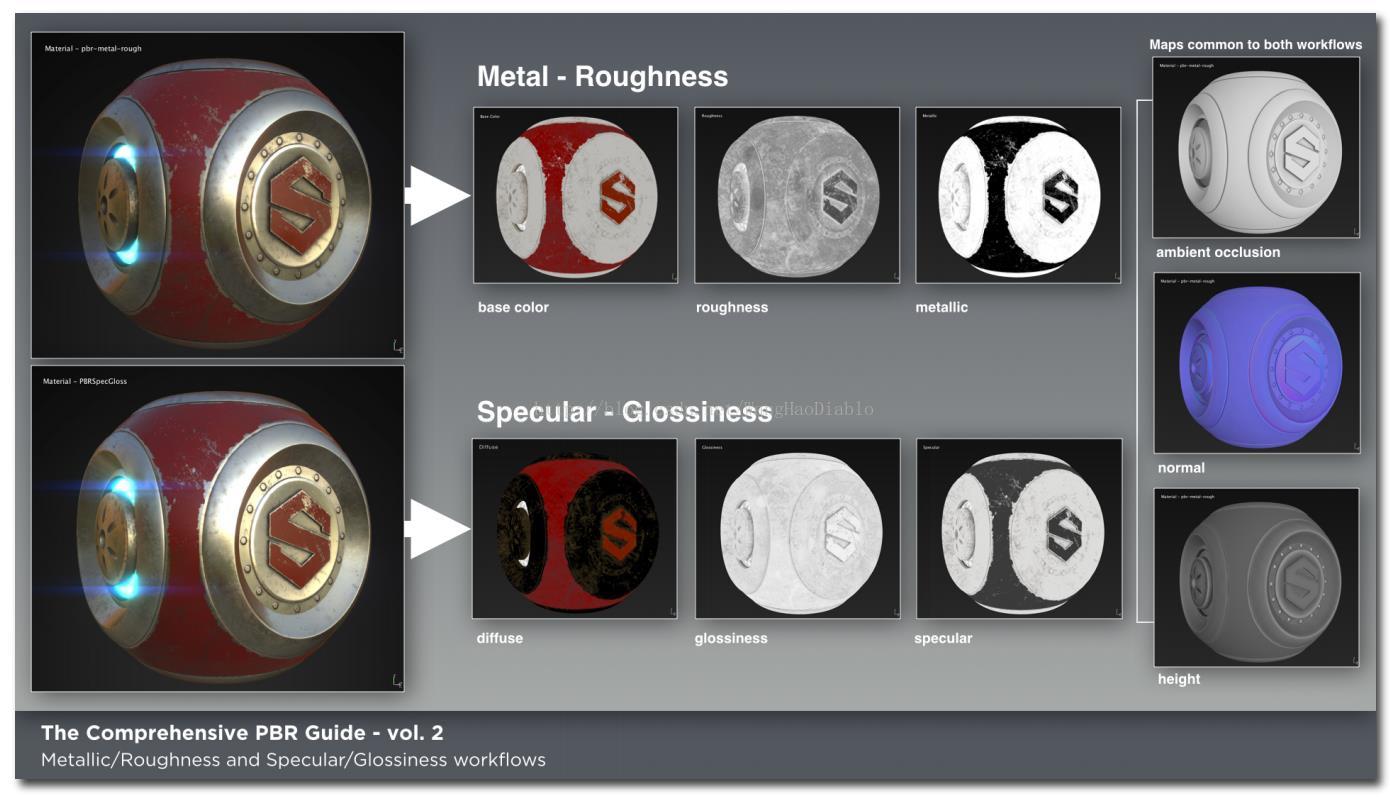

PBR有兩種工作流，一種是基于金屬的，一種是基于鏡面反射的
對應的Unity引用Enlighten光照引擎之后，帶來的兩種新的Shader，Standard 和Standard（Specular Setup）
以及
（2）金屬工作流：（不易出錯，省內存，但是白邊現象更明顯）
（a）base color：(RGB-sRGB)
包含信息：絕緣體，反射顏色。金屬，反射率。
最亮色不應超越240RGB。
最暗色應在30-50RBG之間。
base color不要包含其他光照信息，比如 amblient occlusion。
金屬反射率應該在70%-100%之間。也就是RGB 180-255
油漆和氧化的部分應該按照絕緣體處理。
（b）matallic map：(Grayscale-Linear)
描述哪些區域是金屬，那些是絕緣體。
1 表示純金屬。0表示絕緣體。
如果matalic map的灰度值低于235，那么對應的basecolor的反射率也應該降低一些。
（c）roughness map：（Grayscale-Linear）
描述表面引起光纖漫反射的不規則程度。這將改變光纖的方向，但是不會改變光線的強度。
光滑表面會有小而亮的高光，而粗糙表面將會出現大而暗淡的高光。
在這個灰度圖里面，0代表光滑表面，而1代表粗糙表面。
roughness map是一個“有故事”的貼圖，它會告訴你這個表面經歷過那些嚴酷（或者平和）的環境。
而公用的貼圖為環境光吸收，法線和高度貼圖。
（3）Specular工作流：
為何鏡面反射工作流容易出錯呢，因為Specular包含了全部的絕緣體F0信息，1.0的Diffuse 和 1.0的Specular將會使得反射折射能量大于輸入能量，這違背了能量守恒定律。也就是說在繪制貼圖時，你無法預覽結果。
diffuse：（RGB-sRGB）
包含albedo color，但是不包含任何反射率信息。
純金屬為黑色，因為純金屬沒有顏色，油漆和銹跡是需要帶有顏色的。
基礎顏色應不包含光照信息，除了micro-occlusion
黑色不應低于30-50sRGB
亮色不應高于240sRGB
specular：（RGB-sRGB）
灰度值，表示非金屬F0
RGB值，表示金屬吸收的不同波長的光線
這種貼圖允許使用不同的F0值來表現非金屬。
glossiness：
與Roughness相反，0代表粗糙表面，而1代表光滑表面。
（4）Ambient Occlusion
表示有多少環境光，可以被表面上的一個點吸收。
AO應該只影響Diffuse部分，而不應該阻塞Specular部分。
（5）Height Map
用于視差映射，通過增加可見的深度感來提高渲染的真實性。
（6）Normal Map
不論PBR還是非PBR，NormalMap都是用來模擬表面細節，同時還會影響Roughness和Glossiness映射。
