可以在視口背景中加載圖像或圖形，以用作構建飛機的圖案。每個視口都可以有自己的背景，因此可以在“前”、“側”和“頂”視口中加載相應的圖像，以便在構建模型時提供基準。

通常，對以前見過的對象建模時，最好從幾個不同的視點開始繪制草圖，如從頂部、側面和前面開始繪制。同樣，如果可能，這些圖形都應該采用相同的比例。在本課程中，將使用三張摘自二戰飛機識別卡的 P-38 閃電式戰斗機的圖形。

來自一組飛機識別卡的 P-38 閃電式戰斗機的三張視圖

設置視口背景：

移動光標至“頂”視口，并右鍵單擊將其激活。
在菜單欄上，選擇“視圖”>“視口背景”。

提示：也可以使用鍵盤快捷鍵 Alt+B 組合鍵。
在“視口背景”對話框的“背景源”組中，單擊“文件”。
導航至 \tutorials\p38_lightning 文件夾并選擇 p38topview.jpg。單擊“打開”。
在“縱橫比”組中，選擇“匹配位圖”。單擊“確定”。

戰斗機頂視圖的草圖出現在“頂”視口中，并且“視口背景”對話框關閉。

“頂”視口顯示“頂”視圖背景圖像。
按 G 鍵禁用柵格顯示。
選擇“視圖”>“視口背景”，再次打開“視口背景”對話框。
在左下方，單擊“視口”字段旁邊的箭頭，并選擇“左”。

“左”視口變成活動狀態。
單擊“文件”并為“左”視口選擇 p38leftview.jpg。再次選擇“匹配位圖”。單擊“確定”。再次禁用柵格顯示。

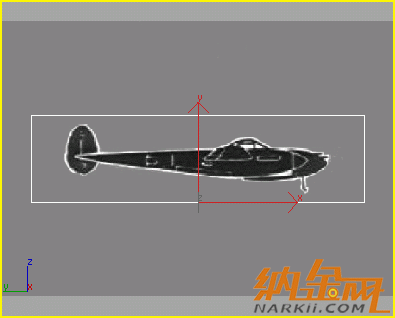

“左”視口及其對應的背景圖像。
在“前”視口中單擊右鍵，并按 Alt+B 組合鍵以再次打開“視口背景”對話框。再次單擊“文件”并為“前”視口選擇 p38frontview.jpg。選擇“匹配位圖”，然后單擊“確定”。禁用柵格顯示。

三個圖像各自顯示在相應的視口中。

下一步將縮放和平移每個視圖以使背景圖像與校準長方體更接近地匹配，從而確保三個視口采用相同比例。當前每個圖像都在校準長方體內居中顯示。

校準視口：

激活“頂”視口。
在視口導航控件的右下方，單擊“縮放”?？s放“頂”視口直到長方體的寬度與機翼的寬度匹配。盡量匹配翼展。
在視口控件中單擊“平移”，然后平移視口以使長方體在位圖上垂直居中。結果不會很完美，兩個方向舵會稍微延伸出校準長方體。

與校準長方體對齊的“頂”視口
縮放“前”視口。首先使用縮放再次匹配翼展，然后平移以調整垂直高度。由于起落架沒有顯示在飛機識別卡上，因此將長方體的頂部與方向舵的頂部對齊。

與校準長方體對齊的“前”視口。
現在，在“左”視口中重復縮放和平移。

與校準長方體對齊的“左”視口

現在所有三個視口都已校準，因此視口中的圖形代表 P-38 的大致尺寸。

如果要使它們居中或放大，可以在視口中縮放和平移背景圖像。若要縮放或平移背景圖像，請執行以下操作：

縮放背景圖像和校準長方體：

激活“頂”視口，然后選擇“視圖”>“視口背景”。
啟用“鎖定縮放/平移”。

啟用“鎖定縮放/平移”會把背景圖像和對象鎖定在一起，所以如果使用視口導航控件中的縮放或平移按鈕，則可以放大背景圖像和對象，或者將它們水平或垂直移動。

如果您有一張?jiān)敿?xì)的背景草圖并且知道將進行放大以編輯對象，則使用此選項會非常方便。
對“左”視口和“前”視口重復此操作。

關閉“視口背景”對話框后，您將看到背景圖像移動了。

提示：有時候，背景圖像移動后可能不再與幾何體對齊。這樣會不太方便，但有個臨時解決方法。

提示：如果您打開一個保存的文件或注意到背景圖像已移動，請執行以下操作之一：

使用視口導航中的“縮放”和“平移”按鈕以使背景圖像在視口中具有正確的大小和位置。禁用“鎖定縮放/平移”，然后使用相同的導航工具將幾何體與位圖對齊。可以使用 Ctrl+Alt+B 組合鍵來切換“鎖定縮放/平移”。
也可以在場景中移動對象以匹配背景圖像。然后，如果使用“最大化顯示”，則圖像背景將與幾何體一起居中。

隱藏校準長方體：

現在不需要校準長方體，因此可以將其隱藏。在任意視口中選擇長方體并單擊右鍵，然后從四元菜單中選擇“隱藏當前選擇”就可以將其隱藏。

您可以隨時取消隱藏校準長方體，并重復以上過程以重新校準。若要取消隱藏長方體，請轉至“顯示”面板并選擇“按名稱取消隱藏”，然后在對話框中選擇長方體。
將工作保存為 myp38_backgrounds.max。
